印制电路板品质检测,有正业科技PCB自动检测产线就够了!

2018-09-12
  一块小小的印制电路板,藏着大大的学问。印制电路板从制作到投入使用,中间必不可少的是对线路板的质量检测,如何判断线路板质量是否合格,我们需要查看其大小厚度是否符合标准、外观是否整齐光洁无变形、线宽线距是否符合要求等等,品质优异的线路板能更好的提高电子产品的稳定性和安全性。

  因此,对印制电路板的品质检测就显得非常重要了。


  正业科技探索创新,结合现有设备,研发出了一条PCB自动检测产线,实力彰显“智”造,检测少不了它!


  正业君带您一起来看看PCB自动检测产线!




  产线设备分解

  在线水平板翘反直机: PCB成品板“板弯、板翘、形变”快速整平。
  翘曲度检查机: PCB成品板或覆铜板“板弯、板翘、形变”等缺陷进行品质检查和分析翘曲值。
  检孔机: PCB钻孔板及成品板的钻孔品质检查和分析。

  各自发挥的作用


  在线水平板翘反直机:可对PCB成品板进行自动整平,采用上下红外线加热,迅速将产品加热到高温,以机械滚轮对成品板进行施压,将弯曲和翘曲(扭曲)施以正向的力达到整平的效果,并用风扇自然冷却,不会造成二次板弯板翘。

  翘曲度检查机:可对PCB成品板或覆铜板板弯板翘形变等缺陷进行自动检测,并依据PCB板翘标准、平整度标准:对于表面安装元件(如SMT贴装)的印制板其扭曲和弓曲标准为不大于0.75%或0.5%)进行计算,进行自动判定NG/OK,同时进行分类。

检孔机:可对PCB钻孔后和包装前工序,检测孔数、孔径和孔品质(如塞孔、异物、槽长、槽短等缺陷)并自动作出OK/NG判断,同时进行分类。

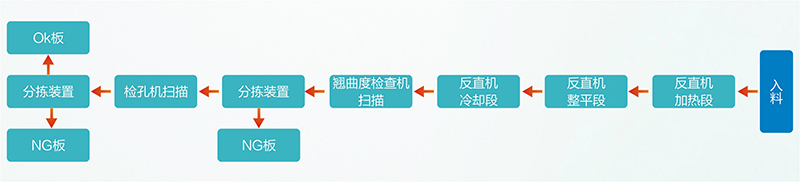

  工作流程



  PCB自动检测产线优势


  PCB自动检测产线在无人干预的情况下可自动进行操作,能把人从繁重的体力劳动、部分脑力劳动中解放出来,使生产达到“稳,准,快”。

  在大批量生产中采用PCB自动检测产线能提高生产率,降低生产成本,缩短生产周期,稳定和提升产品质量,使经济效益得到显著提高。
