【新品速递】正业科技重磅推出在线铜厚检查机

2018-09-28

开发背景




  很多线路板厂家,在产品生产的过程中都会进行严格的产品质量把控,避免印制线路板出现铜厚不均匀的情况,铜厚会影响线路电流和信号传输,因此,线路板的铜厚检测监控非常重要。




人工检测 vs在线检测

在线检测对比人工检测的优势:


◆在线检测减少不良品的产出
◆抽检到全检质量的全面提升
◆可有效提升产品测试的效率

◆减少人工测量和记录的误差


产品介绍

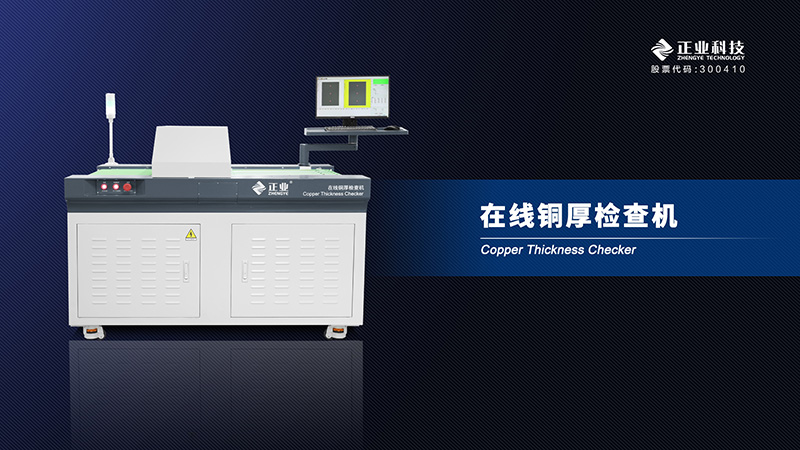

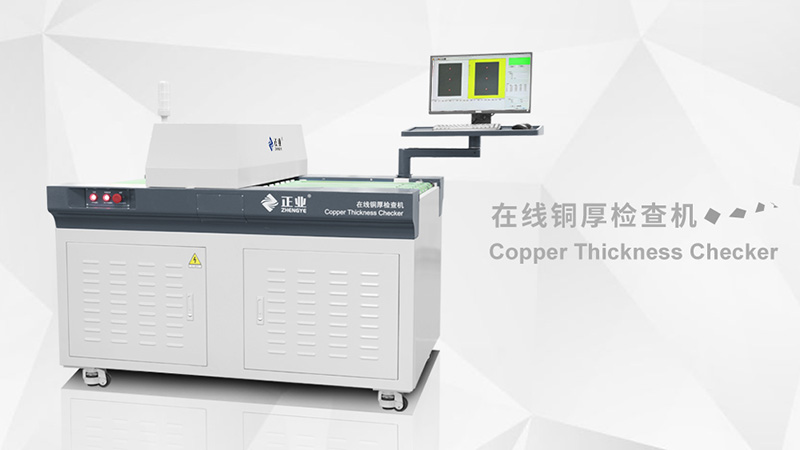

正业科技在线铜厚检查机适用于硬板、单层或多层线路板表面铜厚的测量:




生产效率:

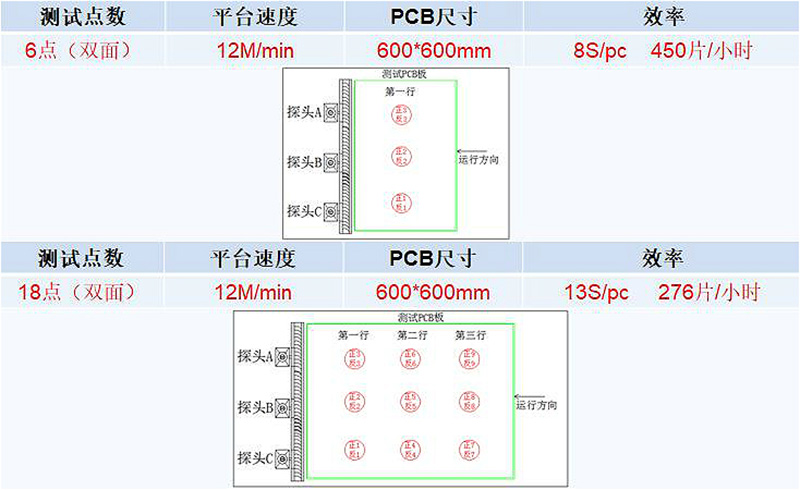

不同测试点数效率对比图




产品优势:


1、连接产线:在线监控MSA对接,预防不良品的产出。
2、数据更精准:提高测试效率,减少人为记录和测试误差。
3、独创的定位方式:专利设计,双面测量。
4、性能稳定:搭载菲希尔PC2主机,ERCU N面铜探头。
5、测试板厚:0.050-12mm   适用板材厚度范围广。

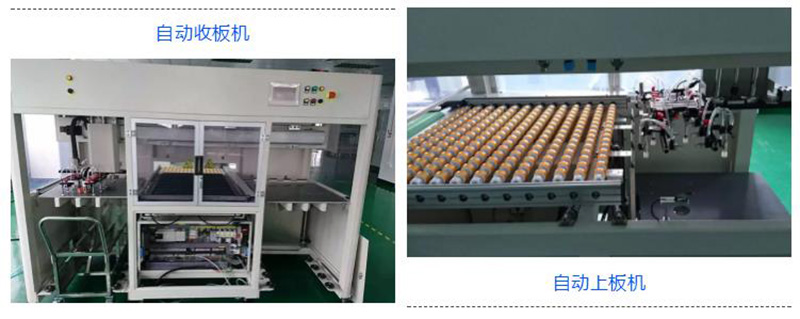

自动上板/下板方案


  针对不同的PCB板检测,正业科技根据市场需求,推出三种高性价比的自动上下料方案,助力企业降低人力生产成本,提升生产效率:

1、吸附式上板下板机,适用于硬板及<0.5mm薄板

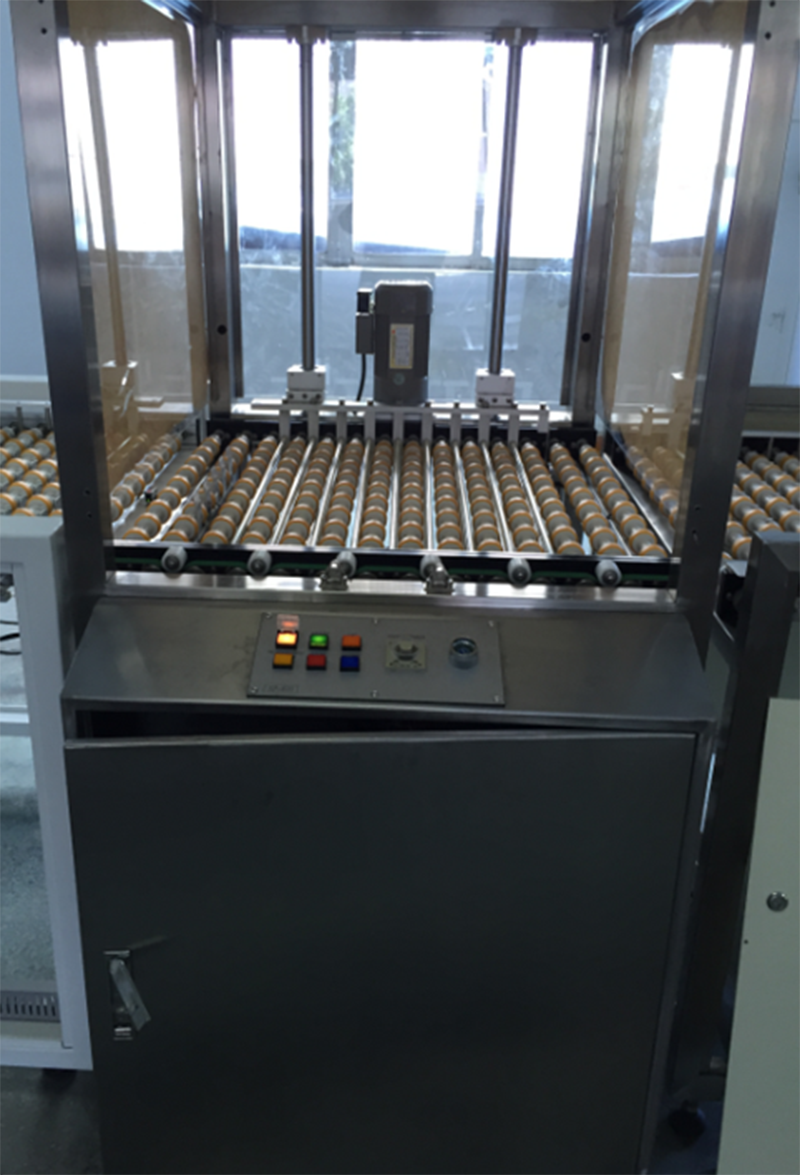

2、斜立式上板下板机,适用于硬板,防擦花


3、棕化生产线,NG板收板方案



注:


收板能力:暂存20pc
收板厚度:0.05-8mm
收板速度:<5S/pc
收板满板:人工进行卸板

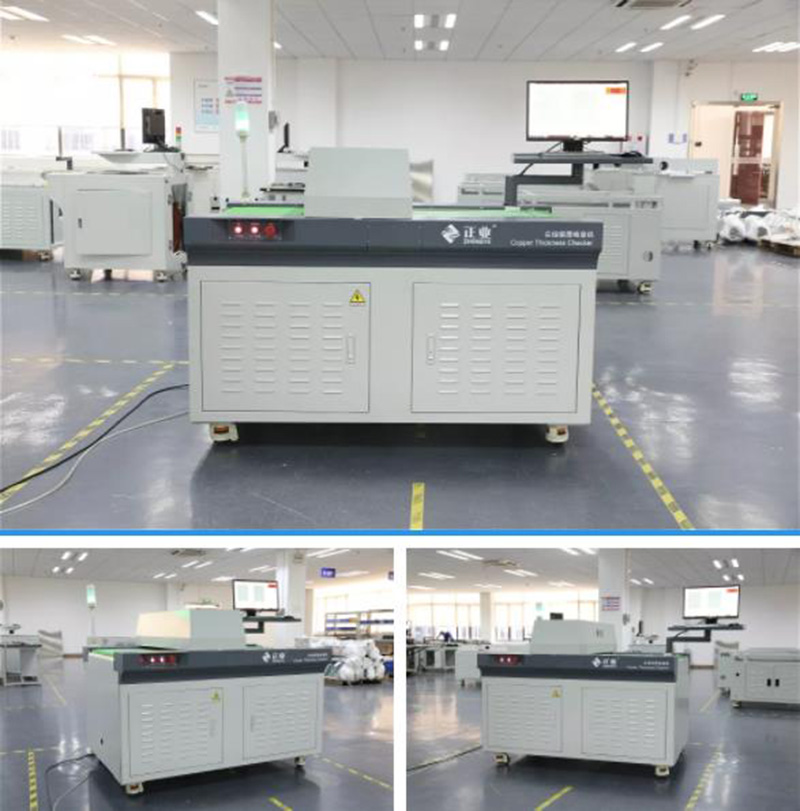

实拍图
