优质印制电路板(PCB)的好帮手——正业科技线宽测量仪系列

2018-11-01

  印制电路板(PCB)是重要的电子部件,是电子元器件的支撑体,承载电子元器件并连接电路的桥梁。几乎每种电子设备,小到电子手表、计算器,大到家用电器、计算机、通讯设备,甚至是医用设备、交通工具等,只要有集成电路等电子元器件,为了它们之间的电气互连,都要使用电路板。




  由此可知,PCB电路板在我们日常生活中充当了极其重要的角色,当然其品质也受到了人们的高度重视,但你知道一块优质的PCB电路板要符合有哪些性能要求吗?

正业君来告诉你吧。

PCB电路板的性能要求:
1、在高温工作环境下,铜皮不出现脱落或松动的现象;
2、辐射含量必须达到国家相关指标要求;
3、出厂前经过高温、高湿及其他特殊环境的测试,保证其能够正常使用;
4、保证成品板的抗氧化能力;
5、外形无变形,以免安装后外壳变形,螺丝孔错位。

  此外,还有一个最为重要的性能要求,即PCB电路板的线厚、线距、线宽均符合设计要求,防止因线路过窄而出现发热、短路和断路等情况。

可是怎么知道PCB电路板的线厚、线距、线宽是否合格呢?

那当然要使用正业科技所研制的线宽测量仪啦!

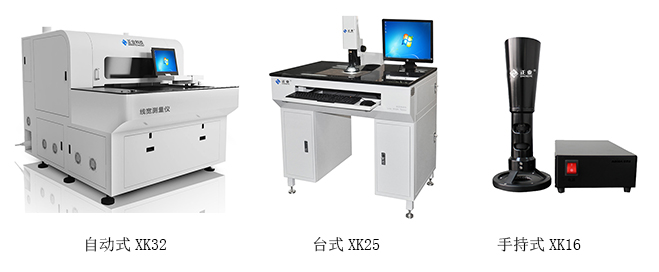

正业线宽测量仪系列

  正业线宽测量仪主要应用于印刷电路板内、外层半成品经显影蚀刻后(上绿油前)线路的上幅及下幅宽度、线距、圆孔(相机视野范围内)的检测及品质分析。



注:自动款为自动测量,无需人工干预抓取图像;台式和手持式需要人工操作。


测量实例






自动线宽测量仪系列自动式XK32




设备特征:
1. 自动定位测量:可根据用户端导入的Gbr资料自定义测量位置信息,生成自动测量程序后导入软件进行自动测量;
2. 自动对焦:采用成像系统自动对焦,保证测量位置清晰准确;
3. 自动切换倍率:采用全自动变倍镜头,无需人工切换;
4. 导航定位:具备导航影像定位功能,快速查找测量点;
5. 自动寻边:可自动抓线、上下幅线宽、线距、圆直径等;
6. 数据统计功能:具备Excel数据存档、统计和自动导出等功能。

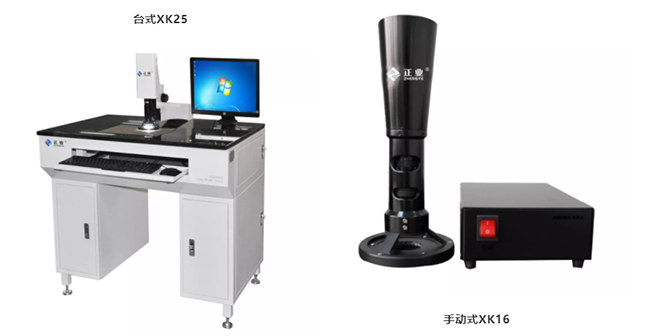

手动线宽测量仪系列



设备特征:
1、精准:可精密调焦装置,采用图像处理、自动寻边和亚像素算法等技术;
2、高效:红光LED定位,采用自动寻边技术以及具备SPC统计分析功能。

重要参数:


  PCB电路板不仅仅要进行线宽检测,每一步品质检测关卡都要严格把控,只有符合所有性能要求的PCB电路板才能算得上是品质优良,真正确保电子产品的稳定性和安全性。
